Wendeschneidplatten-Bohrer D3120-02-40.00F40-P25

Produktinformationen "Wendeschneidplatten-Bohrer D3120-02-40.00F40-P25"

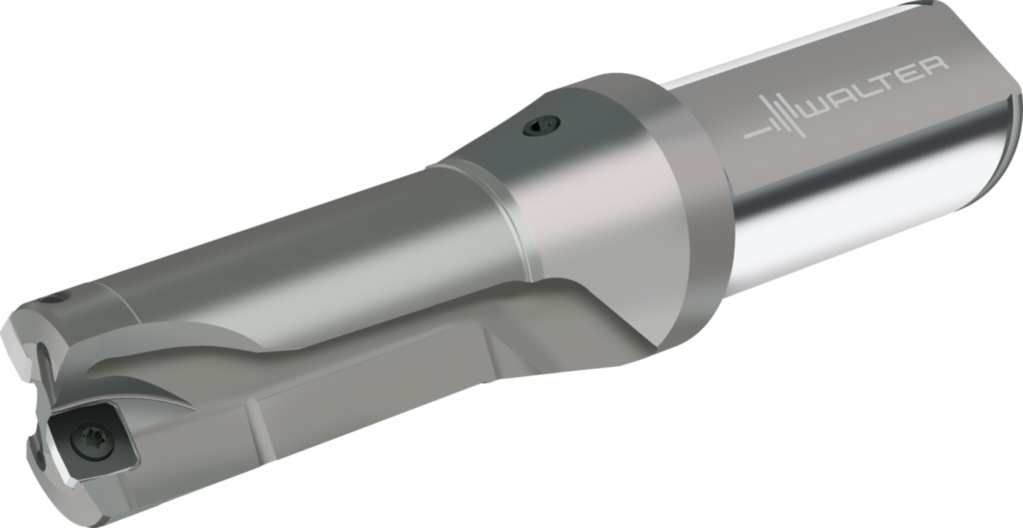

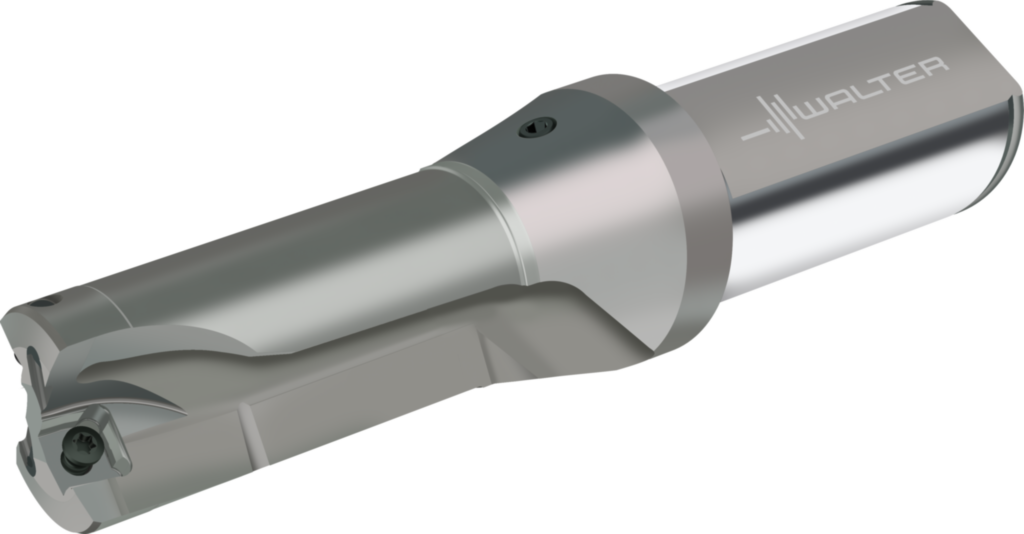

Wendeschneidplatten-Bohrer D3120 • Drion·tec™ • 2xD • Zylinderschaft mit Fläche • metrisch • Dc=40mm
Maßzeichnung W_DI_D3120-02_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung D3120-02-40.00F40-P25
Mögliche Wendeschneidplatten – stirnseitig Type P284 . S-5N- ..
Mögliche Wendeschneidplatten – umfangseitig Type P284 . S-5N- ..
Gewicht Gewicht 1,39 kg
Anzahl Wendeschneidplatten – stirnseitig Anz WSP 1
Anzahl Wendeschneidplatten – umfangseitig Anz WSP 1
Schneidendurchmesser Dc 40 mm
Schneidenlänge Lc 80 mm
Verbindungsdurchmesser d1 40 mm
Flanschdurchmesser d4 50 mm
Maximale Auskraglänge l4 120 mm
Schaftlänge l5 70 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL11G4000h$06
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Aufnahmegröße, maschinenseitig CZCMS 400
Drallwinkel FHA 0
Drallrichtung FHH N
Formtyp maschinenseitig FMT EXT
Orthogonalspanwinkel GAMO 0
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Einstellwinkel KAPR 84,82
Neigungswinkel LAMS 0
Funktionslänge LF 118,7
Schaftlänge LS 70
Spannlänge LSC 70
Nutzlänge LU 80
Anzahl Nutzungsmöglichkeiten NOI 80
Nachschleifrestmenge OAL 190
Kraglänge OHX 120
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 1,3
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 4600
Schneidplattenformcode SC S
Normnummer STDNO -
Bildkennung TSYC D3120-02-F-PG5
Durchmesserlängenverhältnis ULDR 2
Masse (Gewicht) WT 1,392
Abstand XY-Ebene werkstückseitig XYWD -118,7
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-1 - Vollbohrer
Schneidendurchmesser (min.), erste Stufe A11 40 mm
Schneidendurchmesser (max.), erste Stufe A12 40 mm
Kraglänge B3 120 mm
Nutzlänge B4 80 mm
Nachschleifrestmenge B5 190 mm
Spannutenlänge B6 112 mm
Abstand Schneidenecke zu Schneidenspitze B7 1,3 mm
Funktionslänge B71 118,7 mm
Bildkennung BLD 1
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 400
Aufnahmedurchmesser, maschinenseitig C3 40 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 70 mm
Anzahl wirksamer Schneiden, erste Stufe D11 1
Drehzahl, max. D6 4600 1/min
Masse (Gewicht) D7 1,392 kg
Winkel, erste Stufe E1 169,64 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 0 °
Drallrichtung Flute_Helix_Direction N
Befestigungsart Schneidplatte, 1. Stufe G11 S
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 3
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 D3120-02-40.00F40-P25
Produktbezeichnung J22 8061
Firmenkennung J3 W
Trennstellenkodierung Schneidplatte J41 WR$$P28405**3R*****
Bezeichnung Schneidplatte, Pos. A J42 P2840S-5N-A57
Trennstellenkodierung Schneidplatte J44 WR$$P28405**3R*****
Bezeichnung Schneidplatte J45 P2840S-5N-A57
Trennstellenkodierung Schneidplatte J51 WR$$P28405**3R*****
Bezeichnung Schneidplatte, Außenschneide, 1. Stufe J52 P2840S-5N-A57
Trennstellenkodierung Maschinenseitig J6 ZYL11G4000h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Normnummer Sachmerkmal NSM DIN4000-86
