Wendeschneidplatten-Bohrer D4120-05-41.00F40-P46

Produktinformationen "Wendeschneidplatten-Bohrer D4120-05-41.00F40-P46"

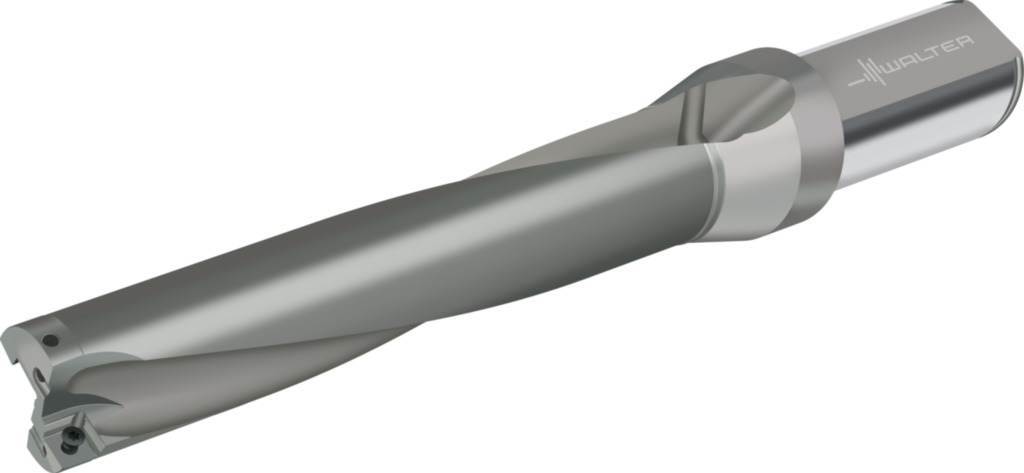

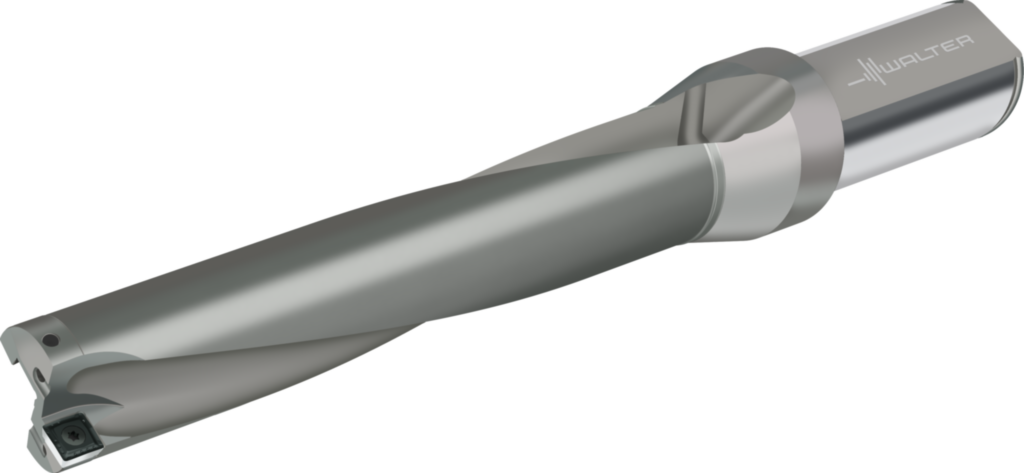

Wendeschneidplatten-Bohrer D4120 • Drion·tec™ • 5xD • Zylinderschaft mit Fläche • metrisch • Dc=41mm
Maßzeichnung W_DI_D4120-05_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung D4120-05-41.00F40-P46
Mögliche Wendeschneidplatten – stirnseitig Type P484 . P-6R- ..
Mögliche Wendeschneidplatten – umfangseitig Type P484 . C-6R- ..
Gewicht Gewicht 2,31 kg
Anzahl Wendeschneidplatten – stirnseitig Anz WSP 1
Anzahl Wendeschneidplatten – umfangseitig Anz WSP 1
Schneidendurchmesser Dc 41 mm
Schneidenlänge Lc 205 mm
Verbindungsdurchmesser d1 40 mm
Flanschdurchmesser d4 50 mm
Maximale Auskraglänge l4 245 mm
Schaftlänge l5 70 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point
Einstellmaß, min ADJLN 0 mm
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL11G4000h$06
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Aufnahmegröße, maschinenseitig CZCMS 400
Drallwinkel FHA 15
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Orthogonalspanwinkel GAMO 4
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Einstellwinkel KAPR 88
Neigungswinkel LAMS 0
Funktionslänge LF 244,526
Schaftlänge LS 70
Spannlänge LSC 70
Nutzlänge LU 205
Anzahl Nutzungsmöglichkeiten NOI 80
Nachschleifrestmenge OAL 315
Kraglänge OHX 245
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 0,474
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 3500
Schneidplattenformcode SC S
Normnummer STDNO -
Bildkennung TSYC D4120-05-F-PG6
Durchmesserlängenverhältnis ULDR 5
Masse (Gewicht) WT 2,315
Abstand XY-Ebene werkstückseitig XYWD -244,526
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-1 - Vollbohrer
Schneidendurchmesser (min.), erste Stufe A11 41 mm
Schneidendurchmesser (max.), erste Stufe A12 41 mm
Kraglänge B3 245 mm
Nutzlänge B4 205 mm
Nachschleifrestmenge B5 315 mm
Spannutenlänge B6 234 mm
Abstand Schneidenecke zu Schneidenspitze B7 0,474 mm
Funktionslänge B71 244,526 mm
Bildkennung BLD 1
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 400
Aufnahmedurchmesser, maschinenseitig C3 40 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 70 mm
Anzahl wirksamer Schneiden, erste Stufe D11 1
Drehzahl, max. D6 3500 1/min
Masse (Gewicht) D7 2,315 kg
Winkel, erste Stufe E1 176 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 15 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 S
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 3
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 D4120-05-41.00F40-P46
Firmenkennung J3 W
Trennstellenkodierung Schneidplatte J41 WR$$P48406**3R*C***
Bezeichnung Schneidplatte, Pos. A J42 P4840C-6R-A57
Trennstellenkodierung Schneidplatte J51 WR$$P48406**3R*P***
Bezeichnung Schneidplatte, Außenschneide, 1. Stufe J52 P4840P-6R-A57
Trennstellenkodierung Maschinenseitig J6 ZYL11G4000h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Normnummer Sachmerkmal NSM DIN4000-86
