Wendeschneidplatten-Bohrer mit Kassette D4170-03-78.00N8-P46
Walter
1.649,00 €
Produktnummer:
WA-6929525
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D4170 |
Produktinformationen "Wendeschneidplatten-Bohrer mit Kassette D4170-03-78.00N8-P46"

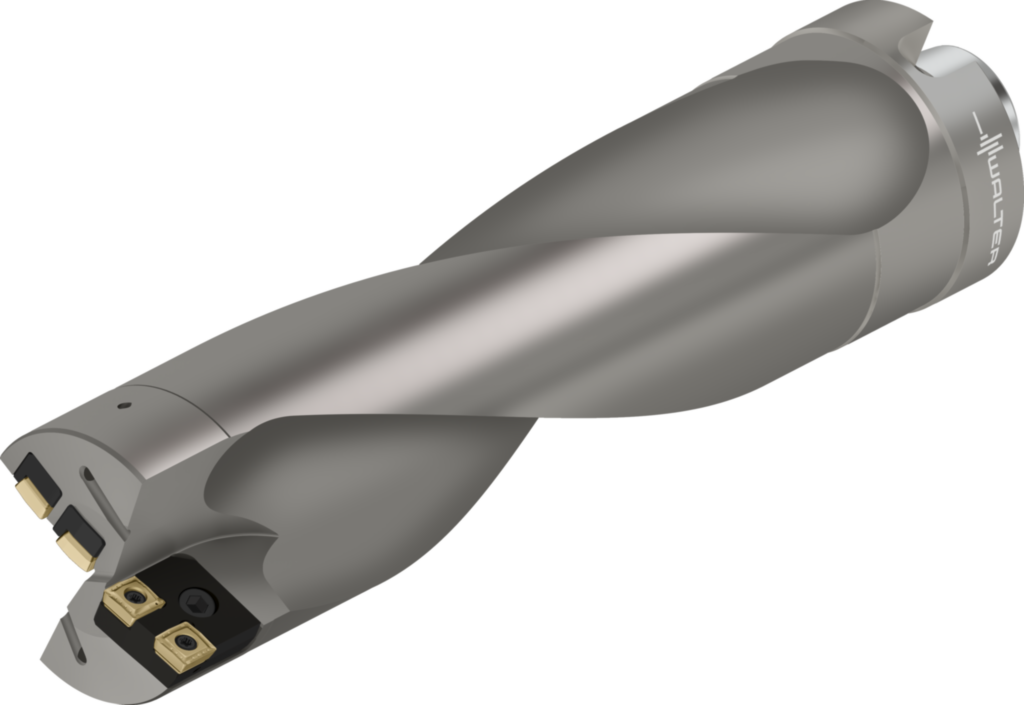

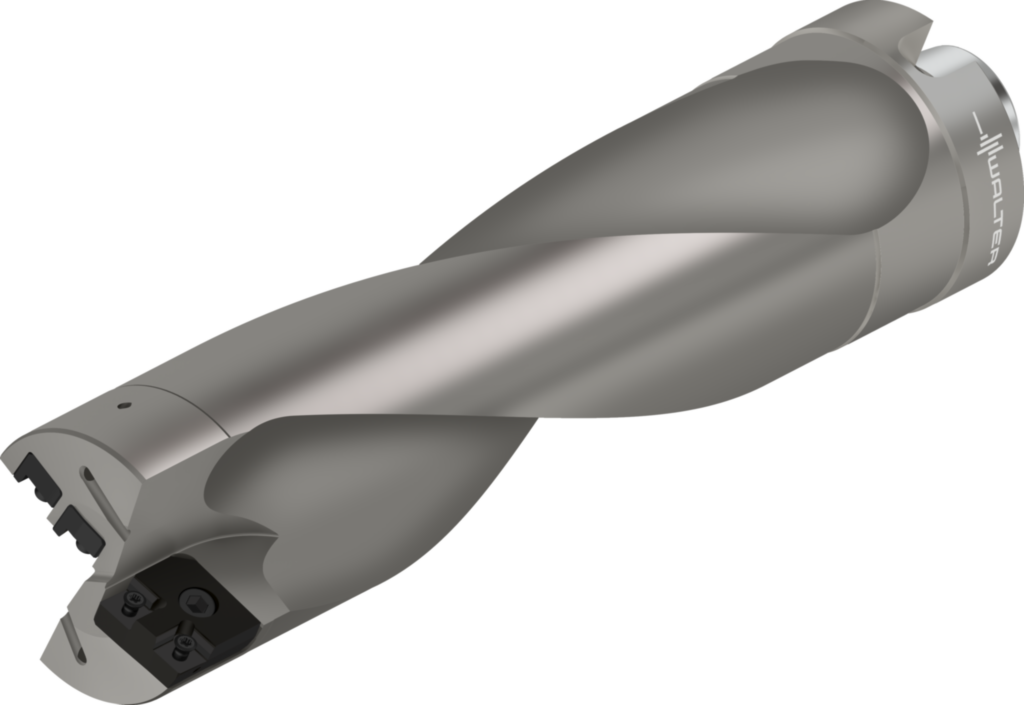

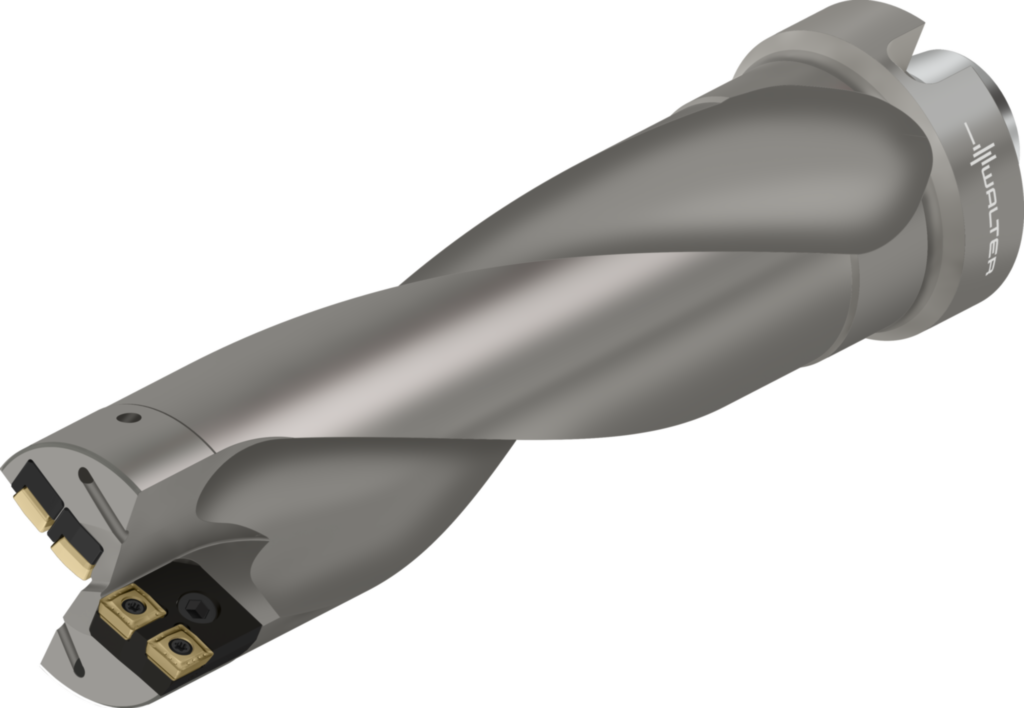

Wendeschneidplatten-Bohrer mit Kassette D4170 • 3xD • Modulare Aufnahme NCT • metrisch • Dc=78mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | D4170-03-78.00N8-P46 |
| Mögliche Wendeschneidplatten – stirnseitig | Type | P484 . P-6R- .. |
| Mögliche Wendeschneidplatten – umfangseitig | Type | P484 . C-6R- .. |
| Gewicht | Gewicht | 6,13 kg |
| Anzahl Wendeschneidplatten – stirnseitig | Anz WSP | 3 |
| Anzahl Wendeschneidplatten – umfangseitig | Anz WSP | 1 EA |

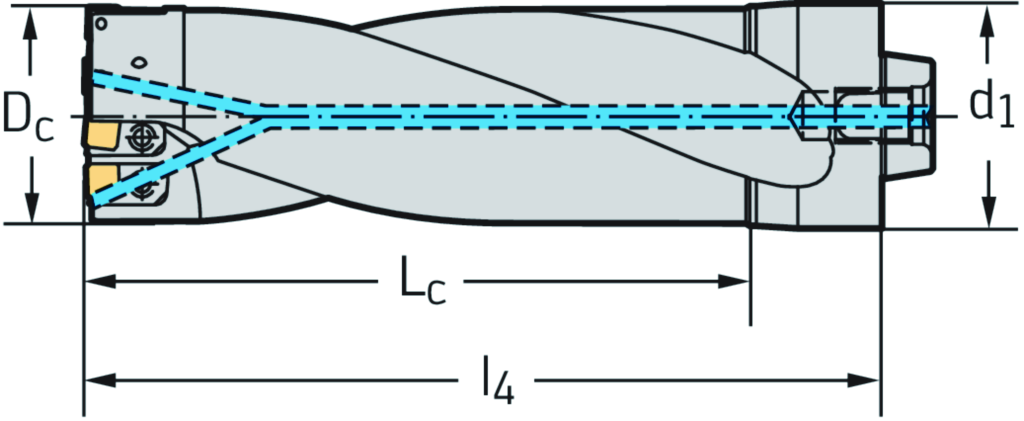

| Schneidendurchmesser | Dc | 78 mm |
| Schneidenlänge | Lc | 234 mm |
| Verbindungsdurchmesser | d1 | 80 mm |
| Verbindungsgrößen-Code | d1 | NCT 80 |
| Maximale Auskraglänge | l4 | 284 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point | ||
| Einstellmaß, min | ADJLN | 0 mm |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | NCT01C0800$$$$ |
| Anzahl Schneidteile | CICT | 3 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmegröße, maschinenseitig | CZCMS | 800 |
| Drallwinkel | FHA | 22 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 4 |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 88 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 282,4 |
| Schaftlänge | LS | 18 |
| Nutzlänge | LU | 234 |
| Anzahl Nutzungsmöglichkeiten | NOI | 200 |
| Nachschleifrestmenge | OAL | 302 |
| Kraglänge | OHX | 284 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 1,6 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 2000 |
| Schneidplattenformcode | SC | S |
| Normnummer | STDNO | - |
| Bildkennung | TSYC | D4170-03-NCT |
| Durchmesserlängenverhältnis | ULDR | 3 |
| Masse (Gewicht) | WT | 6,13 |
| Abstand XY-Ebene werkstückseitig | XYWD | -282,4 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-86-1 - Vollbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 78 mm |
| Schneidendurchmesser (max.), erste Stufe | A12 | 78 mm |
| Kraglänge | B3 | 284 mm |
| Nutzlänge | B4 | 234 mm |
| Nachschleifrestmenge | B5 | 302 mm |
| Spannutenlänge | B6 | 265 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 1,6 mm |
| Funktionslänge | B71 | 282,4 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 800 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 80 mm |
| Schaftlänge | C4 | 18 mm |
| Anzahl wirksamer Schneiden, erste Stufe | D11 | 1 |
| Drehzahl, max. | D6 | 2000 1/min |
| Masse (Gewicht) | D7 | 6,13 kg |
| Winkel, erste Stufe | E1 | 176 ° |
| Schneidrichtung | F1 | R |
| Drallwinkel | Flute_Helix | 22 ° |
| Drallrichtung | Flute_Helix_Direction | R |
| Befestigungsart Schneidplatte, 1. Stufe | G11 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | D4170-03-78.00N8-P46 |
| Produktbezeichnung | J22 | 8064 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$P48406**3R*C*** |
| Bezeichnung Schneidplatte, Pos. A | J42 | P4840C-6R-A57 |
| Trennstellenkodierung Schneidplatte | J44 | WR$$P48406**3R*P*** |
| Bezeichnung Schneidplatte | J45 | P4840P-6R-A57 |
| Trennstellenkodierung Schneidplatte | J51 | WR$$P48406**3R*P*** |
| Bezeichnung Schneidplatte, Außenschneide, 1. Stufe | J52 | P4840P-6R-A57 |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0800$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-86 |
