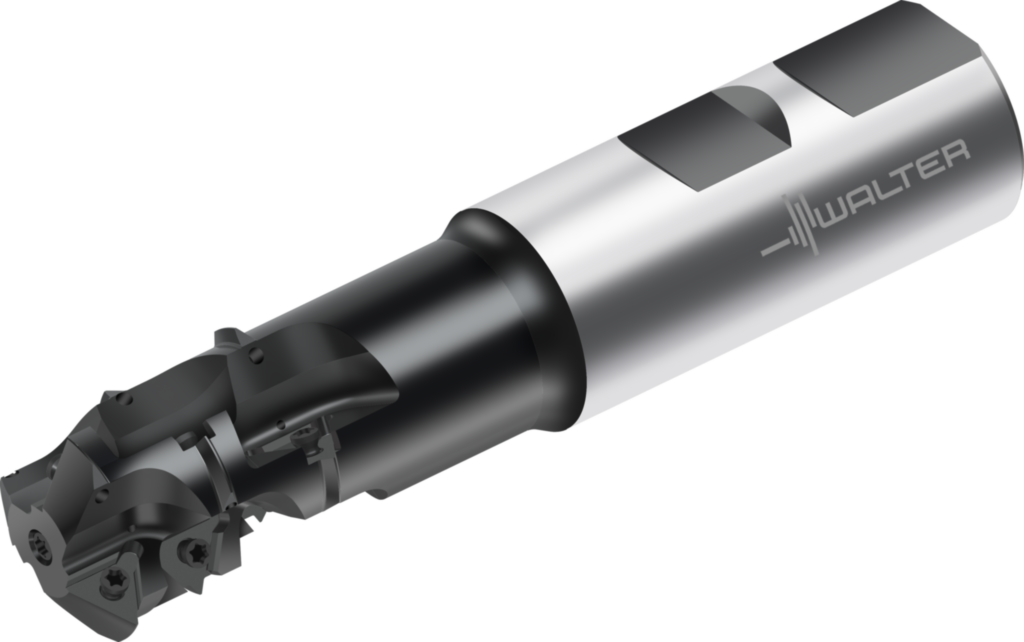

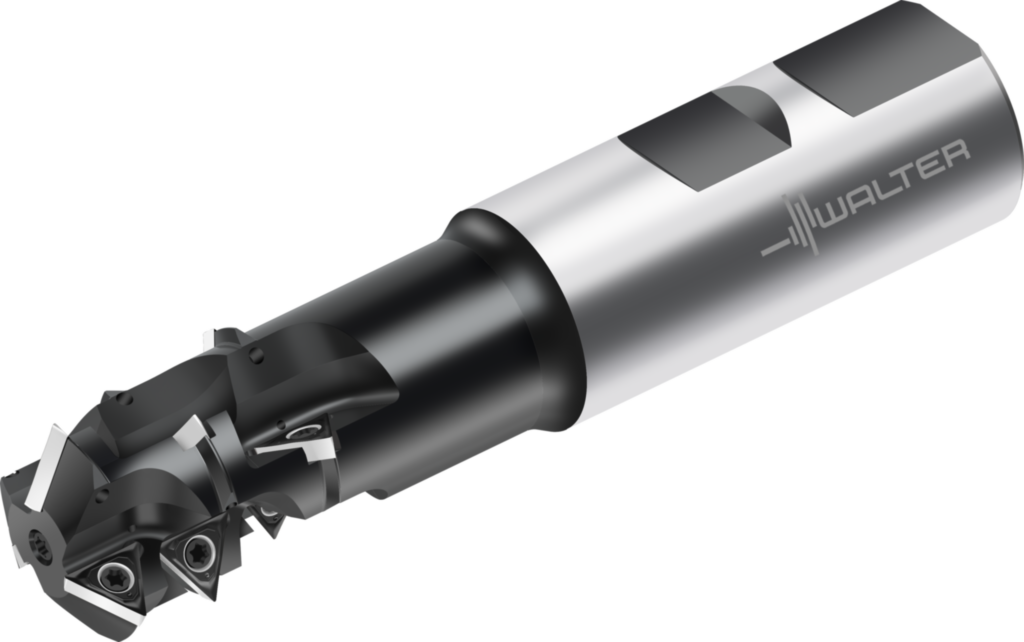

Wendeschneidplatten-Gewindefräser T2710-26-W25-3-09-3-12.7
Walter
614,00 €
Produktnummer:
WA-7979208
Verfügbar - Mindestbestellmenge: 1 PCE
Universeller Wendeschneidplatten-Gewindefräser
Radiuskorrekturwerte: Walter GPS / Technischer Anhang
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| T2710 |
Produktinformationen "Wendeschneidplatten-Gewindefräser T2710-26-W25-3-09-3-12.7"
Wendeschneidplatten-Gewindefräser T2710 • Schaft DIN 1835 B • metrisch • ≤1,5xD • Anzahl der Ringe mit Wendeschn=3 • UN 1.1/4-8
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | T2710-26-W25-3-09-3-12.7 |
| Mögliche Wendeschneidplatten | Type | P26300-09 .. |
| Anzahl Wendeschneidplatten | Anz WSP | 9 |
| Größe des Gewindedurchmessers | DN | UN 1.1/4-8 |
| Schneidendurchmesser | Dc | 26 mm |
| P<sub>max</sub> G/Zoll | PmaxTPI | 8 |
| Zähnezahl | Z | 3 |
| Verbindungsdurchmesser | d1 | 25 mm |
| Gesamtlänge | l1 | 119 mm |
| Reihenabstand | l21 | 12,7 mm |
| Funktionale Länge | l3 | 52,2 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILTHGI - Thread mill - indexable | ||
| Schneidenlänge, max. | APMX | 52,2 mm |
| Körperdurchmesser | BD | 21,7 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL10G2500h$06 |
| Anzahl Schneidteile | CICT | 9 |
| Kühlschmierstoff-Austritt | CXSC | 2 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 26 |
| Halsdurchmesser | DN | 21,7 |
| Schneidrichtung | HAND | R |
| Trennstellenkodierung Schneidplatte | IIC | WR$$TC0902013R***02 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Grundkörperlänge | LB | 61,669 |
| Funktionslänge | LF | 84,408 |
| Nutzlänge | LU | 52,2 |
| Nachschleifrestmenge | OAL | 118,669 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Gewindeart | THFT | UN |
| Gangzahl je Inch, min | TPIN | 8 |
| Bildkennung | TSYC | T2710-UN-W-3 |
| Masse (Gewicht) | WT | 0,327 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 3 |
| Nach DIN4000-87-5 - Gewindefräser, einreihig | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 26 mm |
| Körperdurchmesser | A3 | 21,7 mm |
| Halsdurchmesser | A5 | 21,7 mm |
| Schneidenlänge, max. | B2 | 52,2 mm |
| Kraglänge | B3 | 57 mm |
| Nutzlänge | B4 | 52,2 mm |
| Nachschleifrestmenge | B5 | 118,669 mm |
| Kopflänge | B6 | 57,209 mm |
| Bildkennung | BLD | 5 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 10 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 25 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 57 mm |
| ISO Fräsertyp | D11 | T |
| Gewindeart | D31 | UN |
| Gangzahl je Inch | D33 | 8 |
| Drehzahl, max. | D6 | 33000 1/min |
| Masse (Gewicht) | D7 | 0,327 kg |
| Einstellbarkeit | D9 | 0 |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 3 |
| Anzahl Schneidplattenmontageebenen | F23 | 1 |
| Anzahl Schneidplatten je Montageebene | F24 | 9 |
| Anzahl Schneidplatten Position B | G15 | 9 |
| Befestigungsart Schneidplatte | G21 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 2 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | ISO3338-2 |
| Formbuchstabe Normnummer | J11 | WE |
| Identifizierende Bestellnummer | J21 | T2710-26-W25-3-09-3-12.7 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J51 | WR$$TC0902013R***02 |
| Bezeichnung Schneidplatte, Pos. B | J52 | TCGW 09 02 02 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL10G2500h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPR |
| Normnummer Sachmerkmal | NSM | DIN4000-87 |
