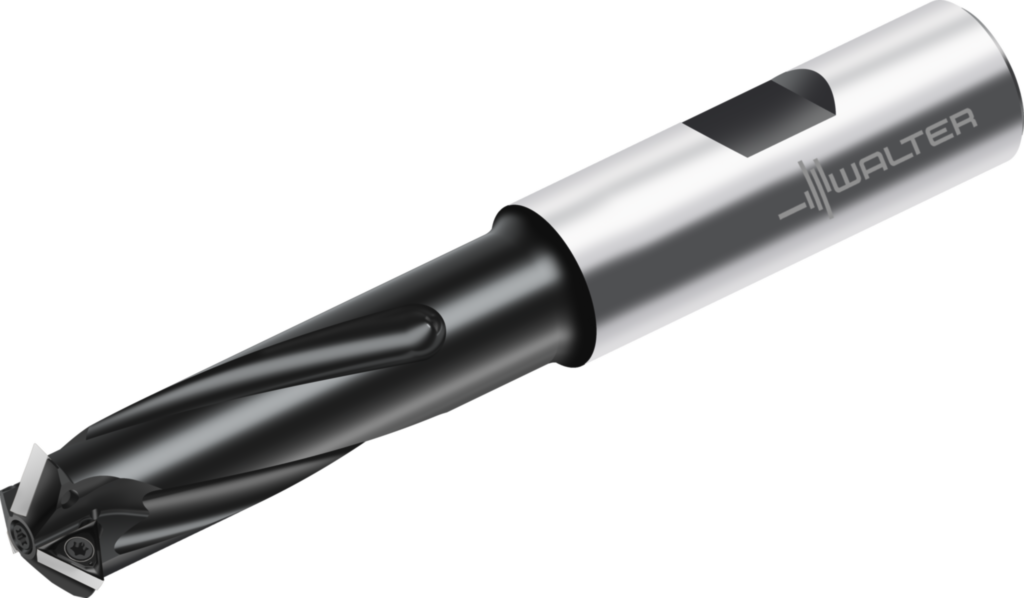

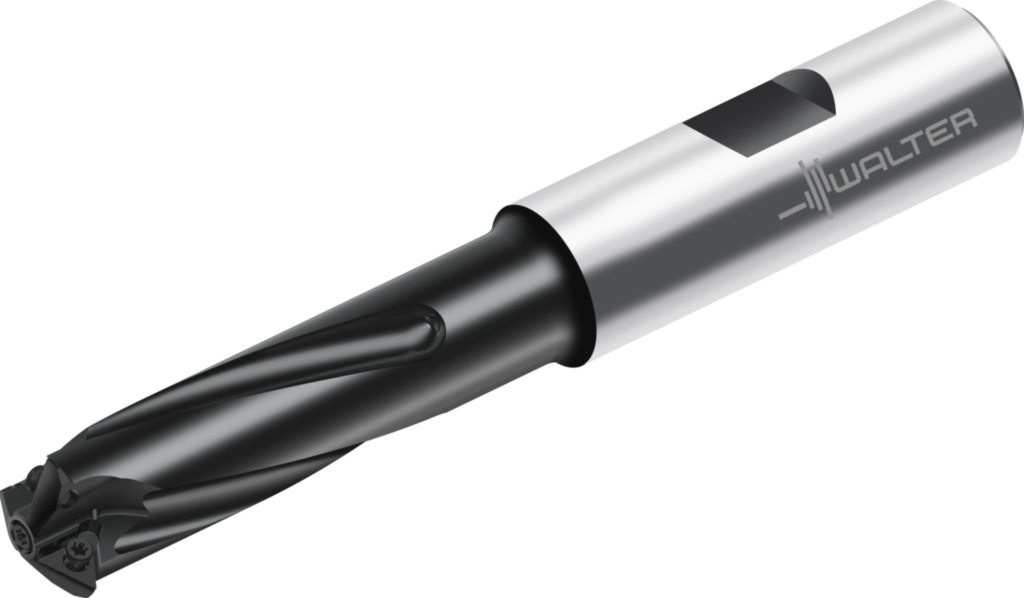

Wendeschneidplatten-Gewindefräser T2712-17-W16-3-06
Walter
333,00 €
Produktnummer:
WA-7976725
Verfügbar - Mindestbestellmenge: 1 PCE
Universeller Wendeschneidplatten-Gewindefräser
Radiuskorrekturwerte: Walter GPS / Technischer Anhang
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| T2712 |
Produktinformationen "Wendeschneidplatten-Gewindefräser T2712-17-W16-3-06"
Wendeschneidplatten-Gewindefräser T2712 • Schaft DIN 1835 B • metrisch • ≤2,5xD • Anzahl der Ringe mit Wendeschn=1 • M 20
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | T2712-17-W16-3-06 |
| Mögliche Wendeschneidplatten | Type | P26300-06 .. |
| Anzahl Wendeschneidplatten | Anz WSP | 3 |
| Größe des Gewindedurchmessers | DN | M 20 |
| Schneidendurchmesser | Dc | 16,5 mm |
| P<sub>max</sub> | Pmax | 2,5 mm |
| Zähnezahl | Z | 3 |
| Verbindungsdurchmesser | d1 | 16 mm |
| Gesamtlänge | l1 | 108 mm |
| Funktionale Länge | l3 | 53 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILTHGI - Thread mill - indexable | ||
| Schneidenlänge, max. | APMX | 53 mm |
| Körperdurchmesser | BD | 13 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL10G1600h$06 |
| Anzahl Schneidteile | CICT | 3 |
| Kühlschmierstoff-Austritt | CXSC | 2 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 16,5 |
| Halsdurchmesser | DN | 13 |
| Schneidrichtung | HAND | R |
| Trennstellenkodierung Schneidplatte | IIC | WR$$TC06T1013R***01 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Grundkörperlänge | LB | 59,045 |
| Funktionslänge | LF | 82,719 |
| Nutzlänge | LU | 53 |
| Nachschleifrestmenge | OAL | 108,365 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Gewindeart | THFT | 0.87" |
| Gewindesteigung | TP | 2,5 |
| Bildkennung | TSYC | T2712-M-W-1 |
| Masse (Gewicht) | WT | 0,129 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 3 |
| Nach DIN4000-87-5 - Gewindefräser, einreihig | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 16,5 mm |
| Körperdurchmesser | A3 | 13 mm |
| Halsdurchmesser | A5 | 13 mm |
| Schneidenlänge, max. | B2 | 53 mm |
| Kraglänge | B3 | 56 mm |
| Nutzlänge | B4 | 53 mm |
| Nachschleifrestmenge | B5 | 108,365 mm |
| Kopflänge | B6 | 56,215 mm |
| Bildkennung | BLD | 5 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 10 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 49 mm |
| ISO Fräsertyp | D11 | T |
| Gewindeart | D31 | 0.87" |
| Gewindesteigung | D32 | 2,5 mm |
| Gangzahl je Inch | D33 | 10 |
| Drehzahl, max. | D6 | 40000 1/min |
| Masse (Gewicht) | D7 | 0,129 kg |
| Einstellbarkeit | D9 | 0 |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 3 |
| Anzahl Schneidplattenmontageebenen | F23 | 1 |
| Anzahl Schneidplatten je Montageebene | F24 | 3 |
| Anzahl Schneidplatten Position B | G15 | 3 |
| Befestigungsart Schneidplatte | G21 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 2 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | ISO3338-2 |
| Formbuchstabe Normnummer | J11 | WE |
| Identifizierende Bestellnummer | J21 | T2712-17-W16-3-06 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J51 | WR$$TC06T1013R***01 |
| Bezeichnung Schneidplatte, Pos. B | J52 | TCGT06T101-FN2 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL10G1600h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPR |
| Normnummer Sachmerkmal | NSM | DIN4000-87 |
