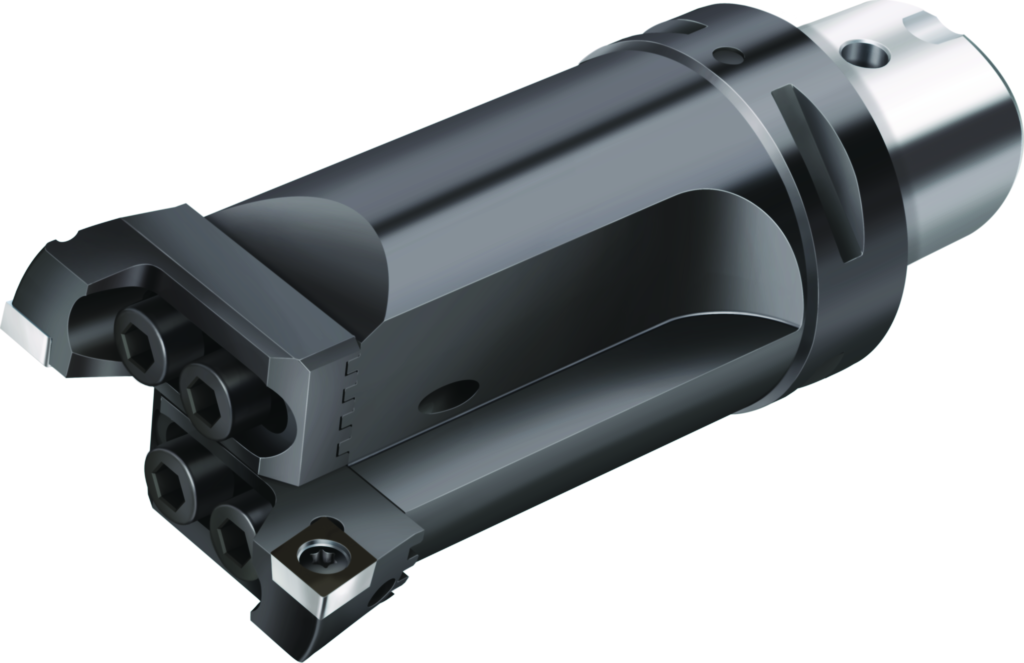

Zweischneider Aufbohrwerkzeug B3221.C3.026-033.Z2.CC06
Walter
952,00 €
Produktnummer:
WA-6430516
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B3221 |
Produktinformationen "Zweischneider Aufbohrwerkzeug B3221.C3.026-033.Z2.CC06"
Zweischneider Aufbohrwerkzeug B3221 • Walter CaptoTM ISO 26623 • metrisch • Dc=26-33mm

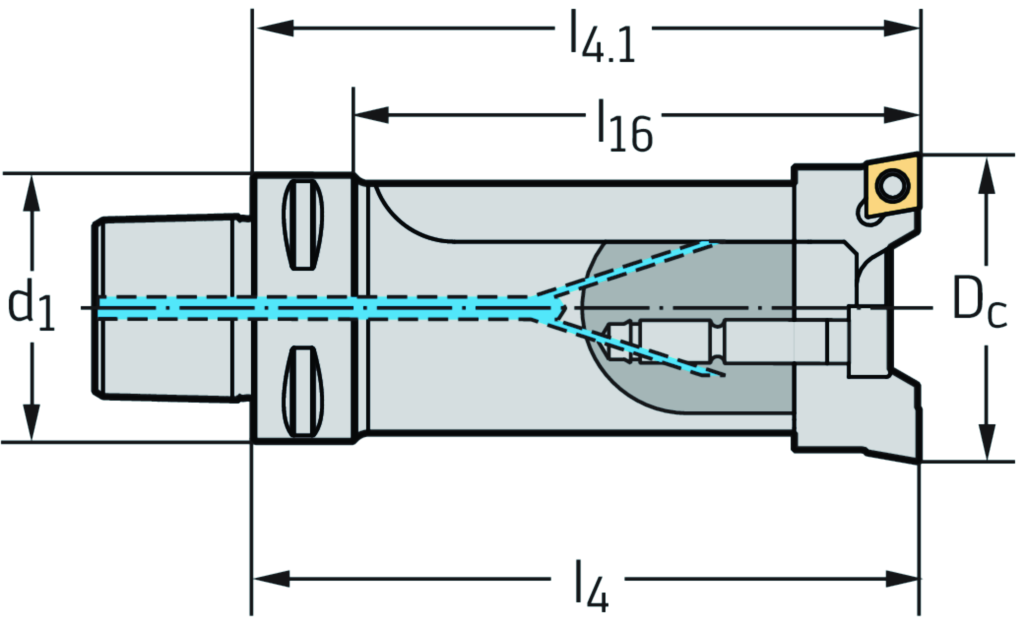

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B3221.C3.026-033.Z2.CC06 |
| Mögliche Wendeschneidplatten | Type | CC .. 0602 .. |
| Gewicht | Gewicht | 0,2 kg |
| Maximaler Schnittdurchmesser | Dc max | 33 mm |
| Minimaler Schnittdurchmesser | Dc min | 26 mm |
| Verbindungsgrößen-Code | d1 | C3 |
| Verbindungsdurchmesser | d1 | 32 mm |
| Funktionale Länge | l4 | 80 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable | ||
| Masse (Gewicht) | WT | 0,242 kg |
| Nach DIN4000-84-8 - Mehrschneiderausbohrkopf, komplett | ||
| Schneidendurchmesser, min | A11 | 26 mm |
| Schneidendurchmesser 2 | A12 | 33 mm |
| Kraglänge | B3 | 80 mm |
| Nachschleifrestmenge | B5 | 99 mm |
| Funktionslänge | B71 | 80 mm |
| Bildkennung | BLD | 8 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Schaftlänge | C4 | 19 mm |
| Drehzahl, max. | D6 | 12000 1/min |
| Masse (Gewicht) | D7 | 0,242 kg |
| Einstellbarkeit | D9 | 1 |
| Einstellwinkel | E1 | 90 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 2 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 2 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B3221.C3.026-033.Z2.CC06 |
| Produktbezeichnung | J22 | 7153 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$CC0602**3R***** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0320$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Trennstellenkodierung Schneidplatte | J91 | ISO$CC0602003****08 |
| Kraglänge | LPR | 80 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
| Nachschleifrestmenge | OAL | 99 mm |
