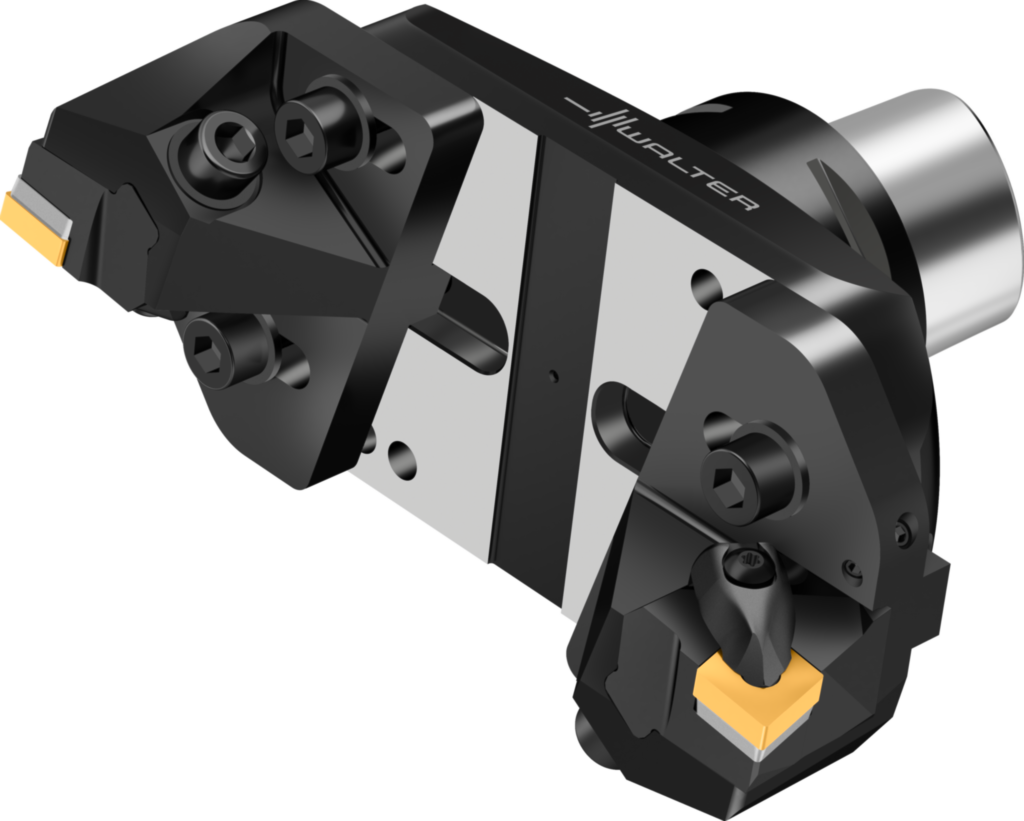

Zweischneider Aufbohrwerkzeug B5460-148-200-C8-CN19

Walter

1.871,00 €

Produktnummer: WA-8218133

Auf Anfrage - Mindestbestellmenge: 1 PCE

Grundkörper/Brücke auch bei B5120 verwendbar
Symmetrisch, asymmetrisch und axial-radial versetztes Aufbohren (ARS)

	P	M	K	N	S	H	O
B5460

Produktinformationen "Zweischneider Aufbohrwerkzeug B5460-148-200-C8-CN19"

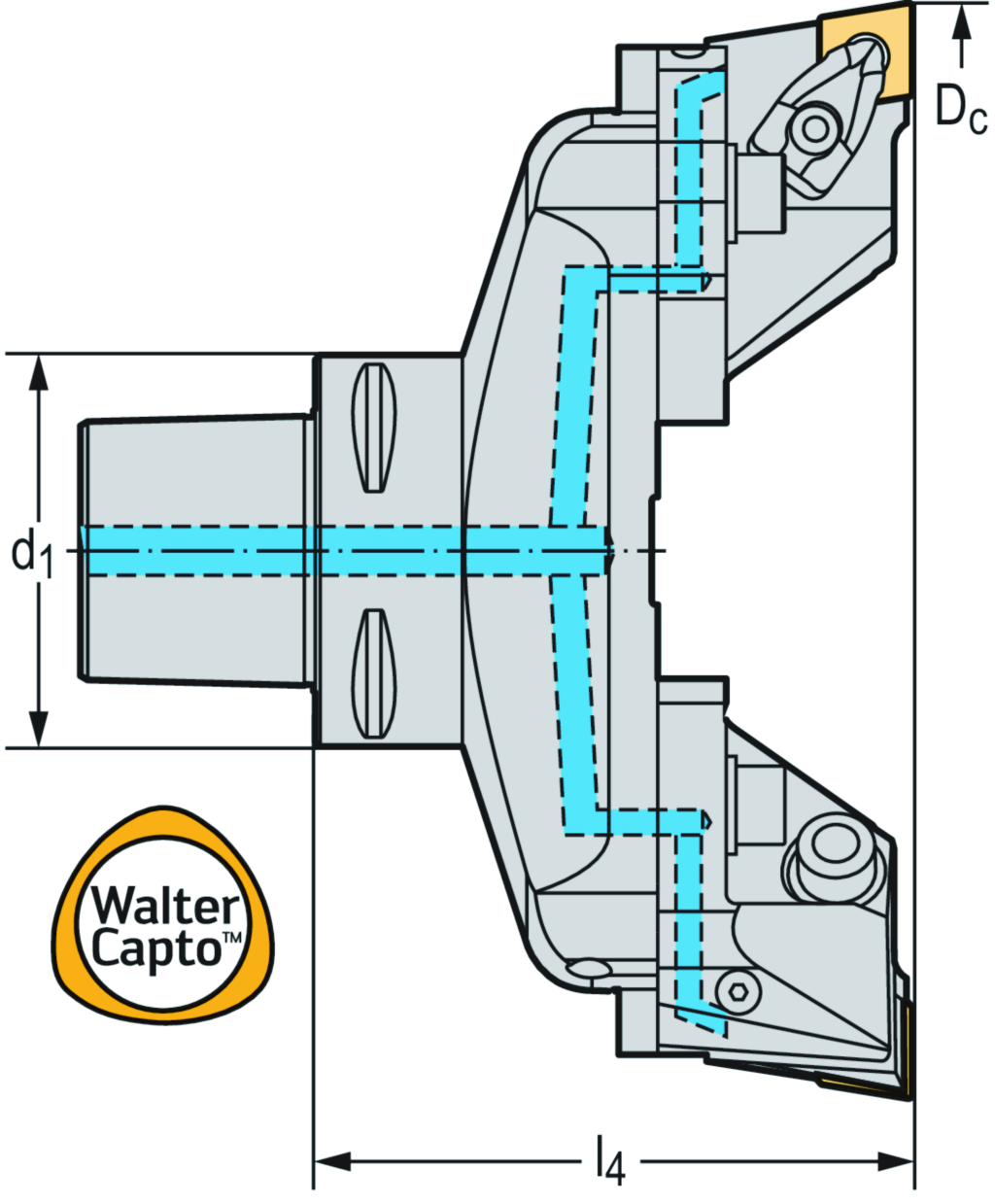

Zweischneider Aufbohrwerkzeug B5460 • Walter Capto^TM ISO 26623 • metrisch • Dc=148-200mm

Beschreibung	Name	Wert
Werkzeugbezeichnung	Bezeichnung	B5460-148-200-C8-CN19
Mögliche Wendeschneidplatten	Type	CN .. 1906 ..
Gewicht	Gewicht	7 kg
Maximaler Schnittdurchmesser	D_{c max}	200 mm
Minimaler Schnittdurchmesser	D_{c min}	148 mm
Verbindungsgrößen-Code	d1	C8
Verbindungsdurchmesser	d₁	80 mm
Funktionale Länge	l₄	122 mm

Produktdatenblatt

Beschreibung	Name	Wert
Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable
Masse (Gewicht)	WT	7,05 kg
Nach DIN4000-84-8 - Mehrschneiderausbohrkopf, komplett
Schneidendurchmesser, min	A11	148 mm
Schneidendurchmesser 2	A12	200 mm
Kraglänge	B3	122 mm
Nachschleifrestmenge	B5	170 mm
Funktionslänge	B71	122 mm
Bildkennung	BLD	8
Aufnahmetyp, maschinenseitig	C11	CCS
Aufnahmeform, maschinenseitig	C12	1
Aufnahmeausführung, maschinenseitig	C14	9
Aufnahmeart, maschinenseitig	C15	5
Aufnahmegröße, maschinenseitig	C2	800
Aufnahmedurchmesser, maschinenseitig	C3	80 mm
Schaftlänge	C4	48 mm
Drehzahl, max.	D6	2581 1/min
Masse (Gewicht)	D7	7,05 kg
Einstellbarkeit	D9	1
Einstellwinkel	E1	90 °
Schneidrichtung	F1	R
Anzahl wirksamer Schneiden, umfangseitig	F21	2
Kühlschmierstoff-Eintritt	H21	1
Kühlschmierstoff-Austritt	H22	3
Werkzeugausführung	H4	S
Identifizierende Bestellnummer	J21	B5460-148-200-C8-CN19
Firmenkennung	J3	W
Trennstellenkodierung Schneidplatte	J41	ISO$CN1906002******
Bezeichnung Schneidplatte	J42	CNMG 19 06 12
Trennstellenkodierung Maschinenseitig	J6	CCS01C0800$$$$
Datenträger	J7	0
Bearbeitungsverfahren	J8	BAB
Trennstellenkodierung Schneidplatte	J91	ISO$CN1906002******
Normnummer Sachmerkmal	NSM	DIN4000-84
