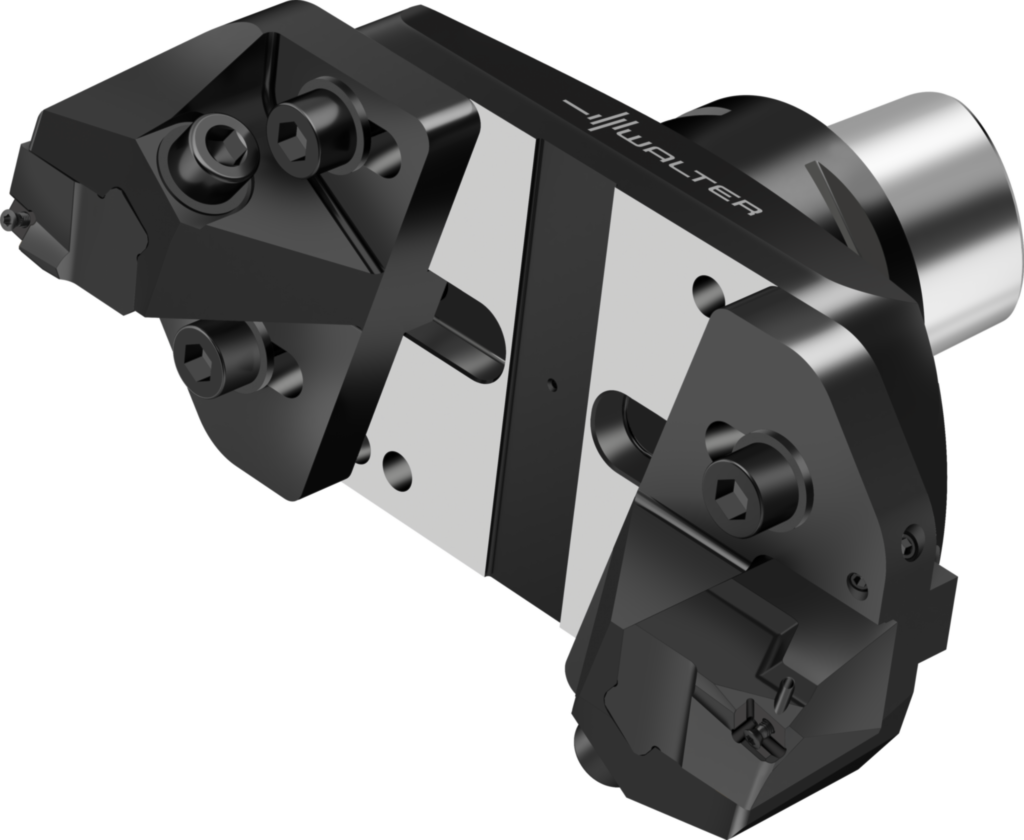

Zweischneider Aufbohrwerkzeug B5560-198-250-C8-P400

Walter

1.871,00 €

Produktnummer: WA-8218162

Verfügbar - Mindestbestellmenge: 1 PCE

Grundkörper/Brücke auch bei B5120 verwendbar
Symmetrisch, asymmetrisch und axial-radial versetztes Aufbohren (ARS)

	P	M	K	N	S	H	O
B5560

Produktinformationen "Zweischneider Aufbohrwerkzeug B5560-198-250-C8-P400"

Zweischneider Aufbohrwerkzeug B5560 • Walter Capto^TM ISO 26623 • metrisch • Dc=198-250mm

Beschreibung	Name	Wert
Werkzeugbezeichnung	Bezeichnung	B5560-198-250-C8-P400
Mögliche Wendeschneidplatten	Type	P4160-2R ..
Gewicht	Gewicht	8,2 kg
Maximaler Schnittdurchmesser	D_{c max}	250 mm
Minimaler Schnittdurchmesser	D_{c min}	198 mm
Verbindungsgrößen-Code	d1	C8
Verbindungsdurchmesser	d₁	80 mm
Funktionale Länge	l₄	122 mm

Produktdatenblatt

Beschreibung	Name	Wert
Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable
Masse (Gewicht)	WT	8,15 kg
Nach DIN4000-84-8 - Mehrschneiderausbohrkopf, komplett
Schneidendurchmesser, min	A11	198 mm
Schneidendurchmesser 2	A12	250 mm
Kraglänge	B3	122 mm
Nachschleifrestmenge	B5	170 mm
Funktionslänge	B71	122 mm
Bildkennung	BLD	8
Aufnahmetyp, maschinenseitig	C11	CCS
Aufnahmeform, maschinenseitig	C12	1
Aufnahmeausführung, maschinenseitig	C14	9
Aufnahmeart, maschinenseitig	C15	5
Aufnahmegröße, maschinenseitig	C2	800
Aufnahmedurchmesser, maschinenseitig	C3	80 mm
Schaftlänge	C4	48 mm
Drehzahl, max.	D6	1929 1/min
Masse (Gewicht)	D7	8,15 kg
Einstellbarkeit	D9	1
Einstellwinkel	E1	90 °
Schneidrichtung	F1	R
Anzahl wirksamer Schneiden, umfangseitig	F21	2
Kühlschmierstoff-Eintritt	H21	1
Kühlschmierstoff-Austritt	H22	3
Werkzeugausführung	H4	S
Identifizierende Bestellnummer	J21	B5560-198-250-C8-P400
Firmenkennung	J3	W
Trennstellenkodierung Schneidplatte	J41	WR$$LN10A53R***
Trennstellenkodierung Maschinenseitig	J6	CCS01C0800$$$$
Datenträger	J7	0
Bearbeitungsverfahren	J8	BAB
Trennstellenkodierung Schneidplatte	J91	WR$$LN10A53R***
Normnummer Sachmerkmal	NSM	DIN4000-84
