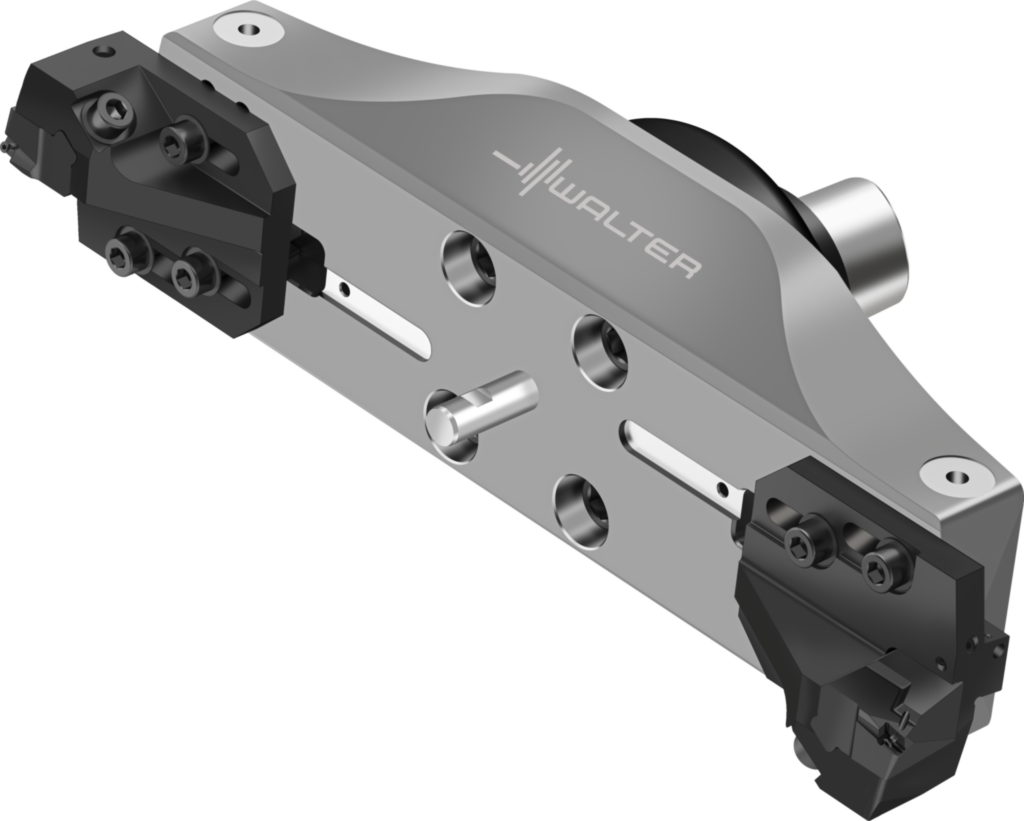

Zweischneider Aufbohrwerkzeug B5560-458-540-C8-P400
Walter
2.010,00 €
Produktnummer:
WA-8218166
Auf Anfrage - Mindestbestellmenge: 1 PCE
Grundkörper/Brücke auch bei B5120 verwendbar
Symmetrisch, asymmetrisch und axial-radial versetztes Aufbohren (ARS)
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B5560 |
Produktinformationen "Zweischneider Aufbohrwerkzeug B5560-458-540-C8-P400"
Zweischneider Aufbohrwerkzeug B5560 • Walter CaptoTM ISO 26623 • metrisch • Dc=458-540mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B5560-458-540-C8-P400 |
| Mögliche Wendeschneidplatten | Type | P4160-2R .. |
| Gewicht | Gewicht | 19,2 kg |
| Maximaler Schnittdurchmesser | Dc max | 540 mm |
| Minimaler Schnittdurchmesser | Dc min | 458 mm |
| Verbindungsgrößen-Code | d1 | C8 |
| Verbindungsdurchmesser | d1 | 80 mm |
| Funktionale Länge | l4 | 189 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable | ||
| Masse (Gewicht) | WT | 19,23 kg |
| Nach DIN4000-84-3 - Mehrschneiderbrückenwerkzeug (Innenbearbeitung) als Komplettbaugruppe | ||
| Schneidendurchmesser, min | A11 | 458 mm |
| Schneidendurchmesser 2 | A12 | 540 mm |
| Kraglänge | B3 | 189 mm |
| Nachschleifrestmenge | B5 | 237 mm |
| Funktionslänge | B71 | 189 mm |
| Bildkennung | BLD | 3 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 800 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 80 mm |
| Schaftlänge | C4 | 48 mm |
| Drehzahl, max. | D6 | 834 1/min |
| Masse (Gewicht) | D7 | 19,23 kg |
| Einstellbarkeit | D9 | 1 |
| Einstellwinkel | E1 | 90 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 2 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B5560-458-540-C8-P400 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$LN10A5**3R***** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0800$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Trennstellenkodierung Schneidplatte | J91 | WR$$LN10A5**3R***** |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
