Zweischneider Aufbohrwerkzeug – Grundkörper B3220G.N6.070-093.Z2
Walter
651,00 €
Produktnummer:
WA-5007761
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B3220 |
Produktinformationen "Zweischneider Aufbohrwerkzeug – Grundkörper B3220G.N6.070-093.Z2"
Zweischneider Aufbohrwerkzeug – Grundkörper B3220 • Modulare Aufnahme NCT 63mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B3220G.N6.070-093.Z2 |

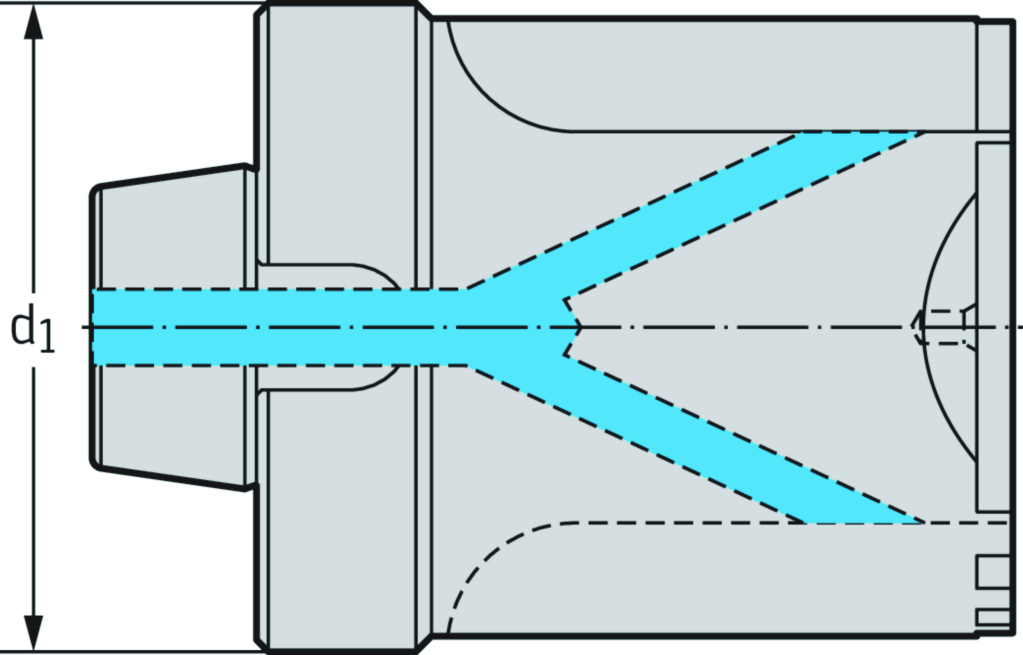

| Verbindungsgrößen-Code | d1 | 63 |
| Funktionale Länge | l4 | 70 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable | ||
| Masse (Gewicht) | WT | 1,519 kg |
| Nach DIN4000-84-13 - Ausdrehköpfe für Verstelleinheit und Schneidenträger | ||
| Funktionslänge | B71 | 70 mm |
| Bildkennung | BLD | 13 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 630 |
| Masse (Gewicht) | D7 | 1,519 kg |
| Schneidrichtung | F1 | R |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B3220G.N6.070-093.Z2 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0630$$$$ |
| Bearbeitungsverfahren | J8 | BAB |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
