Zylinderschaftaufnahme – schwingungsgedämpft A3000-25-Q25-130
Walter
1.051,00 €
Produktnummer:
WA-7940032
Verfügbar - Mindestbestellmenge: 1 PCE
Für QuadFit Wechselköpfe
Mit voreingestellter Schwingungsdämpfung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A3000 |
Produktinformationen "Zylinderschaftaufnahme – schwingungsgedämpft A3000-25-Q25-130"
Zylinderschaftaufnahme – schwingungsgedämpft A3000 • Accure·tec® • metrisch • Zylinderschaft mit Spannfläche • Neutral • 25mm

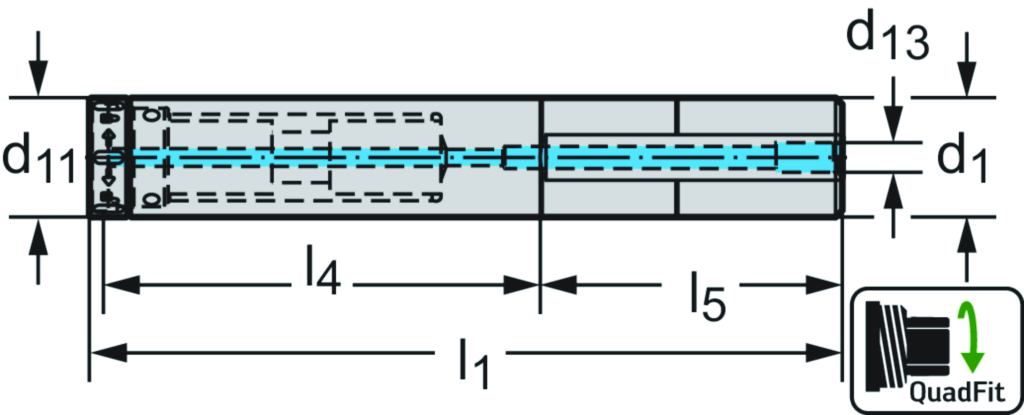

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A3000-25-Q25-130 |
| Gewicht | Gewicht | 1,1 kg |
| Anzugsbolzen, Gewindegröße | d13 | G 1/4 |
| Aufnahme-Durchmesser | d11 | Q25 |
| Verbindungsdurchmesser | d1 | 25 mm |
| Gesamtlänge | l1 | 234,5 mm |
| Schaftlänge | l5 | 100 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL22G2500$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | SGL01A0250**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlschmierstoffeintritt, Gewindegröße | CNT | G 1/4 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | A |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 250 |
| Aufnahmegröße werkstückseitig | CZCWS | 250 |
| Formtyp werkstückseitig | FMT | INT |
| Schafthöhe | H | 0 |
| Schneidrichtung | HAND | N |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 130 |
| Kraglänge | LPR | 130 |
| Schaftlänge | LS | 100 |
| Nachschleifrestmenge | OAL | 234,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | A3000-QUADFIT-INNEN |
| Funktionsbreite | WF | 0 |
| Masse (Gewicht) | WT | 1,054 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-89-513999 - Werkzeughalter und Zwischenmodule Ingersoll Tool connection - XXX | ||
| Länge Außendurchmesser 1 | B1 | 130 mm |
| Kraglänge | B3 | 130 mm |
| Nachschleifrestmenge | B4 | 234,5 mm |
| Funktionslänge | B71 | 130 mm |
| Funktionshöhe | B72 | 0 mm |
| Funktionsbreite | B73 | 0 mm |
| Bildkennung | BLD | 513999 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 22 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 25 mm |
| Schaftlänge | C4 | 100 mm |
| Aufnahmetyp, werkstückseitig | C51 | SGL |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 250 |
| Masse (Gewicht) | D7 | 1,054 kg |
| Schneidrichtung | E1 | N |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A3000-25-Q25-130 |
| Produktbezeichnung | J22 | 7332 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SGL01A0250**** |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL22G2500$$$$ |
| Datenträger | J7 | 0 |
| Kraglänge | LPR | 130 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Nachschleifrestmenge | OAL | 234,5 mm |
